TD7型钢筋桁架楼承板 图集

TD7型钢筋桁架楼承板型号:TD7-70、TD7-80、TD7-90、TD7-100、TD7-110、TD7-120、TD7-130、TD7-140、TD7-150、TD7-160、TD7-170、TD7-180、TD7-190、TD7-200、TD7-210、TD7-220、TD7-230、TD7-240、TD7-250、TD7-260、TD7-270型一共21种规格型号
订购热线:152-5153-6295
      TD7钢筋桁架楼板是将钢筋加工成钢筋桁架,然后将其与镀锌异型板焊接在一起的一体成型模板。在施工阶段,钢筋桁架楼板具有经济,方便,安全,可靠等特点,已被多层车间,多层,高层和高层建筑等建筑和建筑领域广泛使用。高层钢结构建筑物和各种不规则地面,混凝土结构和高速铁路等。

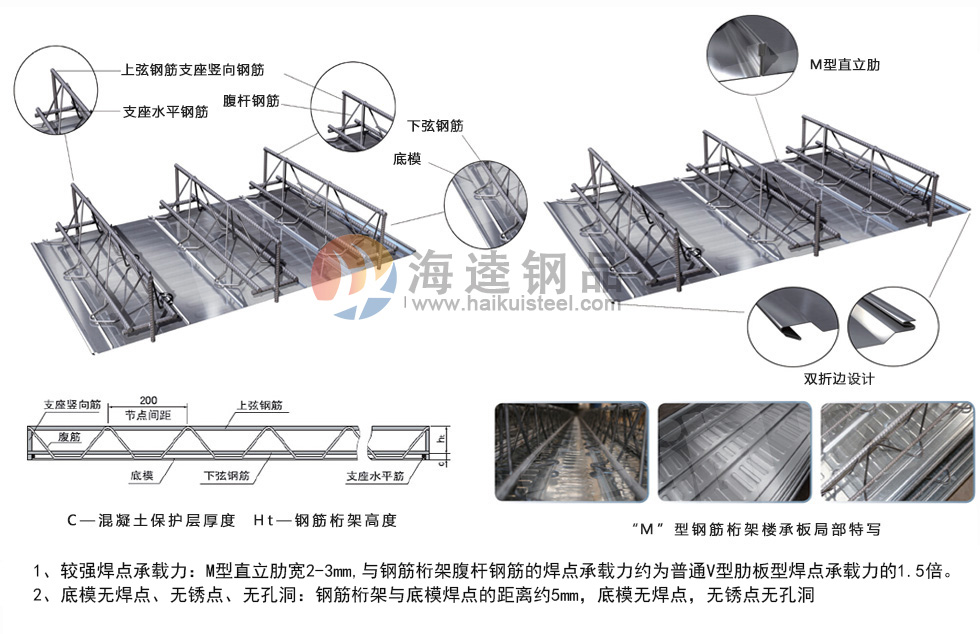

TD7钢筋桁架楼承板细节图
一、TD7型钢筋桁架楼承板产品规格
    名称 规格
    上弦钢筋直径 6-12mm
    下弦钢筋直径 6-12mm
    腹杆钢筋直径 4-7mm
    钢筋桁架高度H 70-270mm
    支座水平钢筋直径 8mm、10mm
    支座竖向钢筋直径 HPB235 12(用于h≦150),14(用于h>150)
    HRB335HRB400 10(用于h≦150),12(用于h>150)
    底模钢板厚度 0.4~0.8mm
    底模钢板宽度 576mm、600mm
    混凝土保护层厚度C 15 - 30mm
    钢筋桁架楼承板长度 1.0 - 12.0m
二、TD7钢筋桁架楼承板构成与材料参数:
      ◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
      ◆上、下弦钢筋:采用三级热轧盘螺钢筋HRB400、HRB300;
      ◆腹杆钢筋:采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋;
      ◆支座横筋:竖筋采用三级热轧盘螺HRB400、HRB300;
      ◆底模钢板:采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板,镀锌量双面不小于120g/㎡ 。

三、TD7钢筋桁架楼承板使用优势:
      1.经济:桁架受力模式合理,选材经济,综合造价优势明显  可设计为双向板  ,可调整桁架高度与钢筋直径拟适用于跨度较大的楼板 。
      2.便捷:现场钢筋绑扎量减少60%~70%,可进一步缩短工期;桁架受力模式合理,可以提供更大的楼承板刚度,可大大减少或无需施工用临时支撑 。
      3.安全:力学性能与传统现浇楼板基本相同,楼板抗裂性能好,耐火性能与传统现浇楼板相当,优于压型钢板组合楼板  底模不参与使用阶段受力,不需考虑防火、防腐问题 。
      4.可靠:钢筋排列均匀,上下层钢筋间距及混凝土保护层厚度有可靠,楼板的双向刚度接近,有利于建筑物抗震  栓钉焊接质量更容易。
      5.比较:单纯楼承板比较,钢筋桁架板每平120~140左右,普通楼承板平米价格60~70左右。

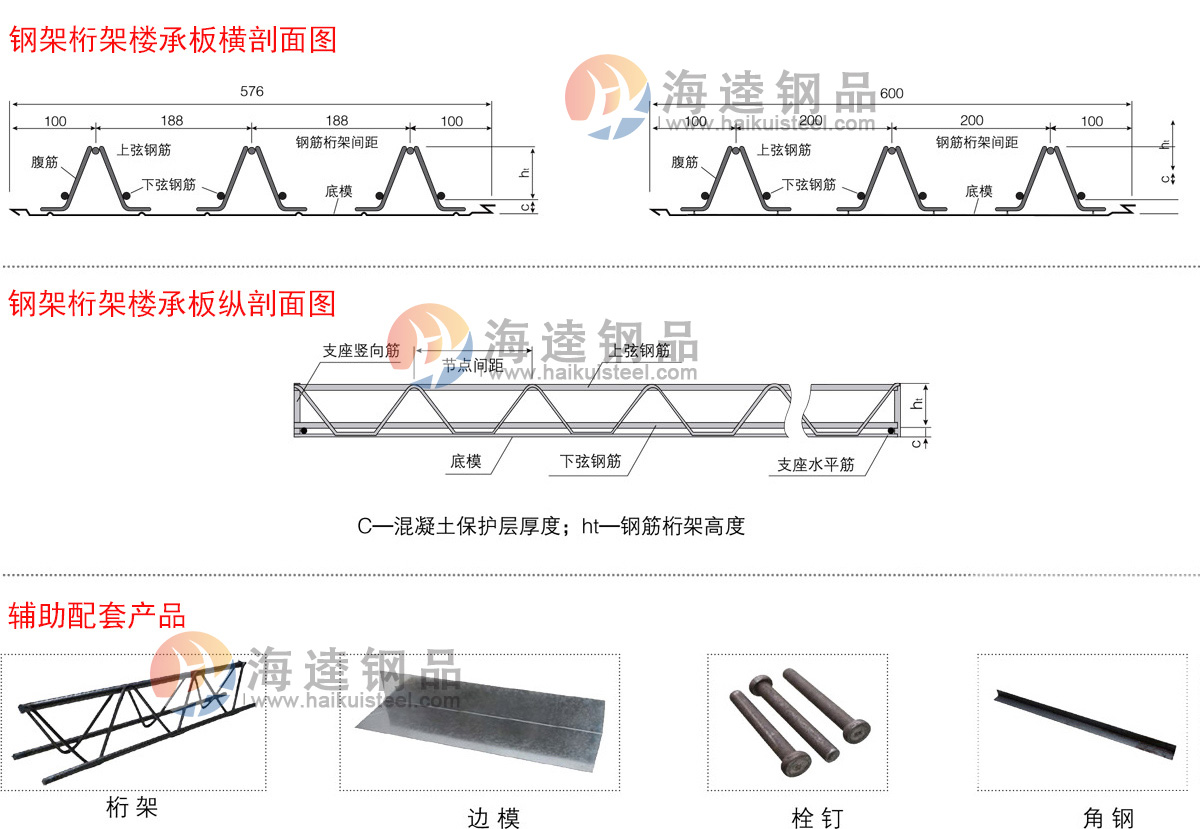

钢筋桁架楼承板示意图

四、TD7钢筋桁架楼承板型号参数:
模板型号
桁架高度/(mm)
上弦/腹杆/下弦直径/(mm)
中和轴高度Yo/(mm)
惯性矩Io
楼板厚度(mm)
施工阶段钢筋桁架
板简支
板连续
TD7-70
70
12、4.5、12
40.33
2.567
100
3
3.8
TD7-80
80
43.67
3.517
110
3.2
4
TD7-90
90
12、5、12
47
4.618
120
3.5
4.2
TD7-100
100
50.33
5.869
130
3.7
4.4
TD7-110
110
53.67
7.272
140
3.8
4.6
TD7-120
120
12、5.5、12
57
8.825
150
4
4.8
TD7-130
130
60.33
10.529
160
4.1
4.8
TD7-140
140
63.67
12.384
170
4.2
5
TD7-150
150
12、6、12
67
14.389
180
4.4
5
TD7-160
160
70.33
16.546
190
4.4
5.2
TD7-170
170
73.67
18.853
200
4.6
5.2
TD7-180
180
12、6.5、12
77
21.311
210
4.6
5.2
TD7-190
190
80.33
23.92
220
4.8
5.4
TD7-200
200
83.67
26.679
230
4.8
5.4
TD7-210
210
12、7、12
87
29.59
240
4.9
5.4
TD7-220
220
90.33
32.651
250
5
5.4
TD7-230
230
93.67
65.863
260
5.1
5.6
TD7-240
240
12、7.5、12
97
39.226
270
5.2
5.6
TD7-250
250
100.33
42.739
280
5.2
5.6
TD7-260
260
12、8、12
103.67
46.403
290
5.3
5.6
TD7-270
270
107
50.219
300
5.4
5.6

五、钢筋桁架板要比普通楼承板节省很多,主要体现在以下方面:
      1.现场钢筋捆扎量,钢筋桁架5kg左右,普通楼承板12kg左右。
      2.钢筋桁架板大无支撑板跨可达4.8米,普通楼承板大3米,需要大量临时支撑。
      3.工时,钢筋桁架板大大节省现场人工及工时,管理费用和人工费用都大大降低。
      4.工期提前,提前赢取经济效益
      5.无需抗剪和防火报告,钢筋桁架板性能与传统现浇板性能基本一致,后期维护费用无。
      所以对总包和业主来讲,总体对比成本和整体经济效益更科学,符合实际。

六、TD7钢筋桁架楼承板应用领域:
      广泛用于商业和民用建筑的夹层建筑,例如工厂,医院,体育馆,学校,桥梁工程和住宅建筑。
      TD7钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中,在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。

七、订货须知:
      感谢您向我公司提出订货需求,为了向您提供优质的产品和服务,恳请您提供以下详细内容:
      1)对产品的具体要求(尺寸、型号、功能要求等)。
      2)项目的全部正式设计文件(包括但不限于:建筑施工图、结构施工图及变更联系文件。建议一次性提供,以便我公司进行产品选型和制定排版方案)。
      3)交货条件(时间、地点等)。

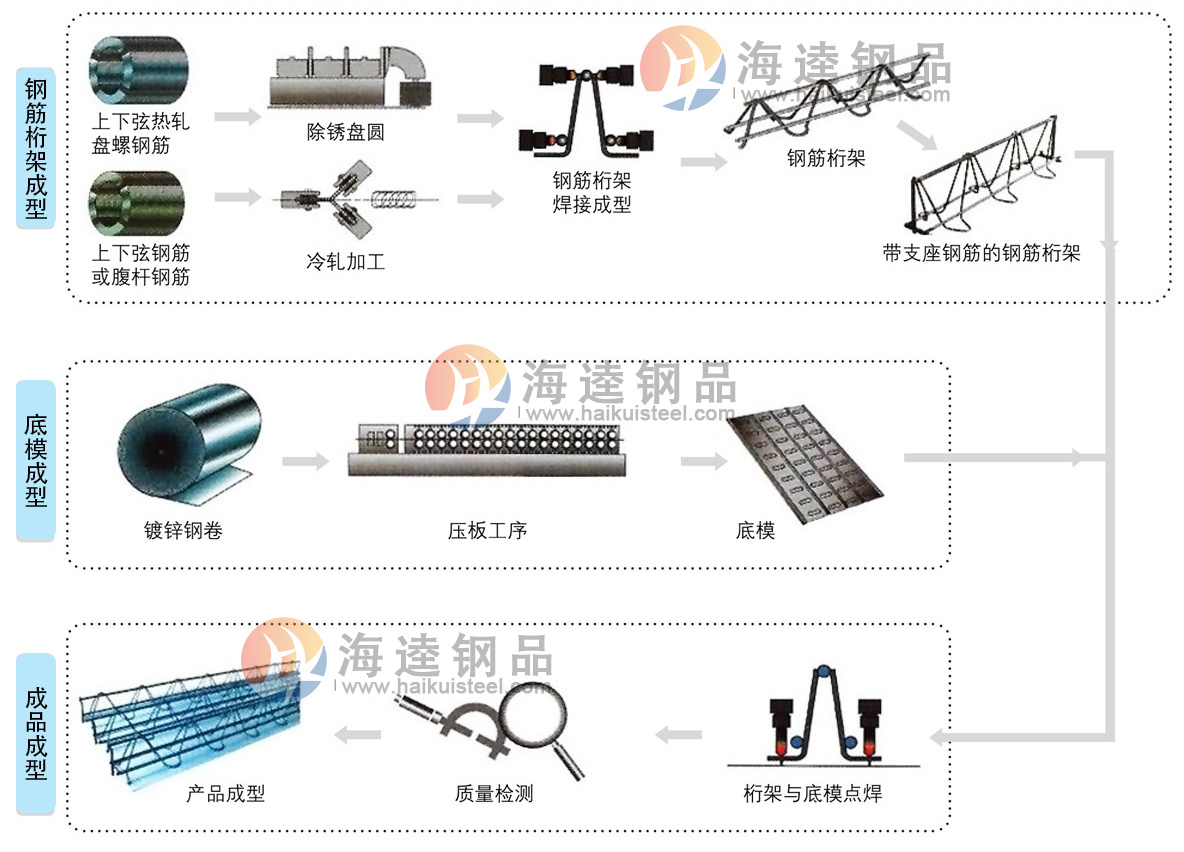

八、生产工艺流程:
钢筋桁架楼承板生产工艺流程

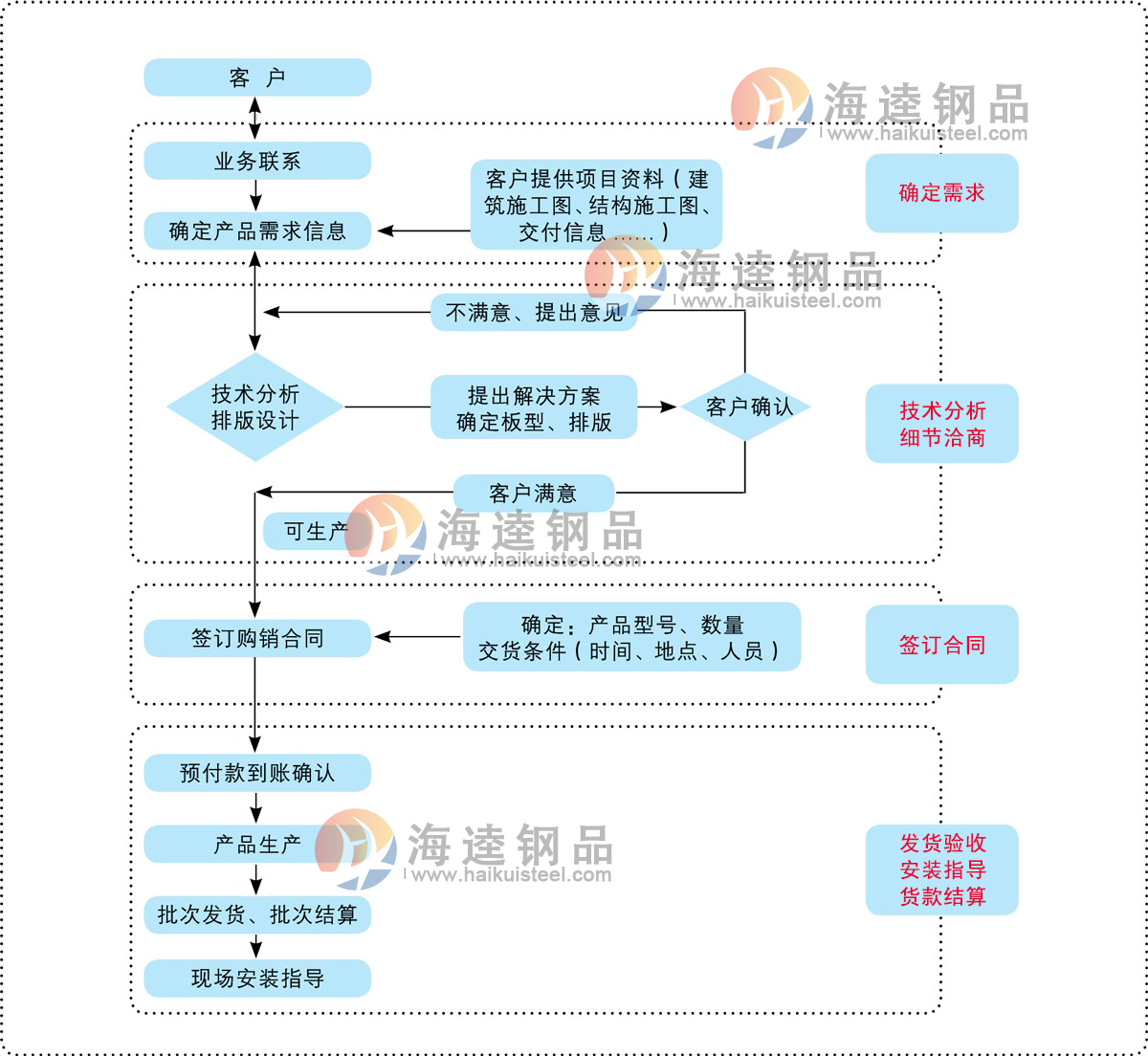

九、订货流程:
      1)业务联系→2)建立用户档案→3)确定需求信息→4)签订买卖合同→5)备料预付款到账确认→6)产品生产→7)发货验收→8)售后安装指导。
桁架楼承板订购流程
